  • 协合超声波焊接机有哪些特性?

    发布时间:2021-05-27 | 信息来源:本站 | 点击量:1369

    超声波顾名思义,超过常规声波的声波。声波是指人耳能感受到的一种纵波,其频率范围为16Hz-20KHz。当声波的频率低于16Hz时就叫做次声波,高于20KHz则称为超声波声波。


    协合超声波焊接机特性有四个方面:

    1)超声波可在气体、液体、固体、固熔体等介质中有效传播。

    2)超声波可传递很强的能量。

    3)超声波会产生反射、干涉、叠加和共振现象。

    4)超声波在液体介质中传播时,可在界面上产生强烈的冲击和空化现象。

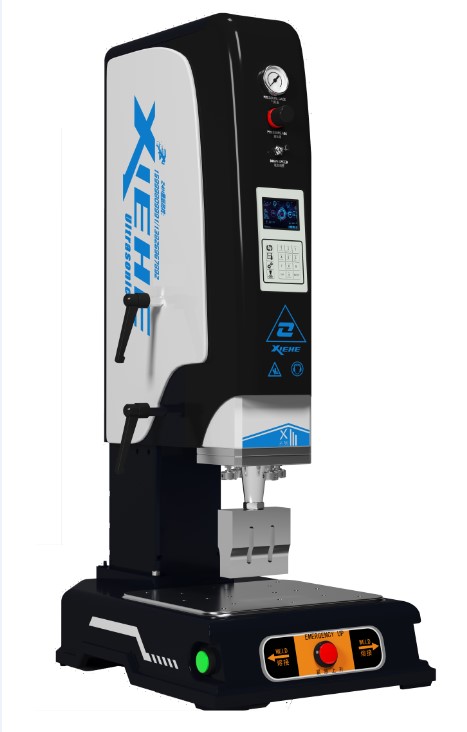

    协合超声波焊接机是通过超声波发生器将50/60赫兹电流转换成15、20、30或40 KHz 电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部,在该区域,振动能量被通过摩擦方式转换成热能,将塑料熔化。超声波不仅可以被用来焊接硬热塑性塑料,还可以加工织物和薄膜。






    协合超声波焊接机的主要组件包括超声波发生器,换能器/变幅杆/焊头三联组,模具和机架 。


    夹具装置:

    协合超声波焊接机的一个重要因素是夹具装置。夹具装置的主要用途是固定零件,使之与焊接头对准,同时对组合件提供适当的支撑。被焊接的材料、零件几何形状、壁厚和零件的对称性均可影响能量向界面的传递,因此设计夹具时必须加以考虑。


    某些用途,例如铆接和嵌插,要求在焊接头接触区下面有坚硬的承托装置。铝质的夹具装置可提供必要的刚度,可以镀铬来防止零件出现疤痕和提高耐磨性。


    在一些用途中,夹具必须具有一定程度的弹性以保证在连结区产生异相状态。异相状态一般在较差的结合处出现,这是待焊接的范围;不过,由于某些零件材料和几何形状,结合的两半可能合成一整体,上下同时振动,如果这种状态出现,将承槽由刚性材料改为弹性材料,或者将硬度计由软性材料改为另一种材料,往往足以在连结区重新建立异相状态。


    简单的实验性夹具可用木料、环氧树脂或熟石膏建造。对于更精密、更长寿命的夹具将要用铝、钢、黄铜、铸塑尿烷,或其它的弹性材料。夹具设计范围广,从快速拆卸夹具到简单的金属板均有。应用的要求和生产率通常决定夹具的设计。

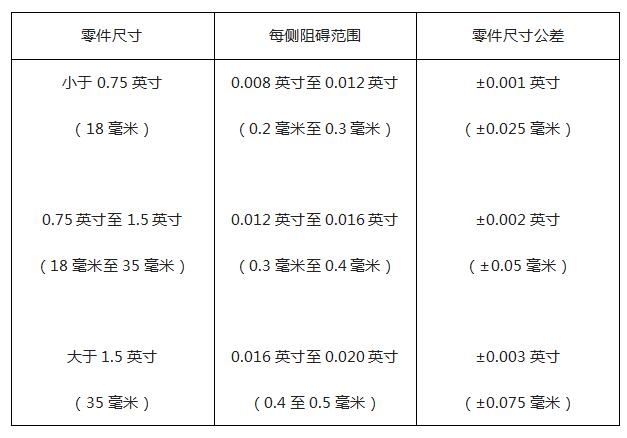

    协合超声波焊接机对于连接的典型阻碍范围见下表:




    底部零件的壁必须用夹具支持在焊缝处,夹具必须与零件的外部轮廓吻合,以免在焊接压力下向外挠曲。顶部零件应尽可能薄,实际上像是一个盖子,以防向内挠曲,对于中间壁连接,建议采用榫槽连接法,这种连接对于大零件也有用。


    了解更多协合超声波焊接机,请拨打全国服务热线:18938265282。
